थ्री-फेज फोर-वायर रॅक माउंट अ‍ॅक्टिव्ह हार्मोनिक फिल्टर
एक अग्रगण्य निर्माता म्हणून, गेय्या उत्कृष्ट उर्जा गुणवत्ता आणि उर्जा कार्यक्षमतेसाठी डिझाइन केलेले तीन-फेज फोर-वायर रॅक माउंट अ‍ॅक्टिव्ह हार्मोनिक फिल्टर ऑफर करते. चीनमधील आमची कारखाना जगभरातील वापरकर्त्यांद्वारे विश्वासार्ह परवडणारी, उच्च-कार्यक्षमता समाधान प्रदान करते. आमची उत्पादने इतकी लोकप्रिय का आहेत ते शोधा - अधिक तपशीलांसाठी आज आम्हाला संपर्क साधा!
थ्री-फेज फोर-वायर रॅक माउंट अ‍ॅक्टिव्ह हार्मोनिक फिल्टर (एएचएफ) प्रदान करते चार-वायर पॉवर सिस्टमसाठी व्यापक हार्मोनिक शमन. उपयोग ए डीएसपी+सीपीएलडी डिजिटल कंट्रोल कोअर, हे रॅक-आरोहित एएचएफ प्रभावीपणे तटस्थ करते 50 व्या ऑर्डरपर्यंत हार्मोनिक प्रवाह, तसेच तीन-चरणांना संबोधित करतात असंतुलन. त्याचे मॉड्यूलर डिझाइन स्केलेबल सोल्यूशन्स आणि सरलीकृत करण्यास अनुमती देते देखभाल. विविध चालू रेटिंग्ज (25 ए ते 150 ए) आणि व्होल्टेजमध्ये उपलब्ध स्तर (220 व्ही ते 690 व्ही), एएचएफ लवचिक सिस्टम एकत्रीकरण प्रदान करते. सक्तीने एअर कूलिंग मागणीच्या परिस्थितीतही विश्वासार्ह ऑपरेशन सुनिश्चित करते. हे थ्री-फेज फोर-वायर रॅक माउंट अ‍ॅक्टिव्ह हार्मोनिक फिल्टर पॉवरची हमी देते गुणवत्ता आणि सिस्टम स्थिरता.
मॉडेल वर्णनः
| Gy | आहफ | 0.4 | 50 ए | / | 4 एल | R |
| एंटरप्राइझ कोड | सक्रिय हार्मोनिक फिल्टर | व्होल्टेज पातळी 0.22: 220 व्ही 0.4: 380v ± 20% 0.5: 500 व्ही ± 20% 0.69: 690 व्ही ± 20% |
रेटेड क्षमता （Kvar） 25/50/75/100/150a | 4 एल: तीन-चरण चार-वायर | आर: रॅक माउंट |
वैशिष्ट्ये:
All डीएसपी+सीपीएलडी सर्व डिजिटल कंट्रोल कोअर, तीन-स्तरीय टोपोलॉजी तंत्रज्ञान वापरा,
प्रगत हार्मोनिक डिटेक्शन अल्गोरिदम आणि पीडब्ल्यूएम नियंत्रण धोरण साध्य करण्यासाठी
हार्मोनिक करंटची अचूक भरपाई.
Modular मॉड्यूलर डिझाइनचा अवलंब करा, जे एकाधिक समांतर कनेक्शन सुलभ करते
मॉड्यूल्स, थोडी जागा घेतात आणि देखभाल करणे सोपे आहे.
Setent स्वतंत्र हवाई नलिका आणि स्वतंत्र गोदामांची स्ट्रक्चरल डिझाइन
उपकरणांचे स्थिर ऑपरेशन सुनिश्चित करते.
● हे 2 ते 50 पर्यंत हार्मोनिक्सच्या विस्तृत श्रेणीमध्ये हार्मोनिक्स फिल्टर करू शकते
हार्मोनिक्स आणि एकाच वेळी तीन-चरण असंतुलनाची समस्या सोडवा.
● हार्मोनिक फिल्टरिंग दर जास्त आहे. क्षमता अनुमती असल्यास, हार्मोनिक
सध्याचा फिल्टरिंग दर 95%पर्यंत जास्त असू शकतो. 100% वर्तमान मर्यादित सेट करा
उपकरणांचे दीर्घकालीन स्थिर ऑपरेशन सुनिश्चित करण्यासाठी आउटपुट.
अनुप्रयोग:
थ्री-फेज फोर-वायर रॅक माउंट अ‍ॅक्टिव्ह हार्मोनिक फिल्टर्स महत्त्वपूर्ण आहेत विविध अनुप्रयोगांमध्ये स्वच्छ उर्जा राखणे:
● डेटा सेंटर: संवेदनशील उपकरणे संरक्षित करणे आणि अखंडित सुनिश्चित करणे
हार्मोनिक विकृती दूर करून ऑपरेशन.
● रुग्णालये: गंभीर वैद्यकीय उपकरणांसाठी विश्वसनीय शक्ती प्रदान करणे,
रुग्णांची सुरक्षा आणि सिस्टमची विश्वसनीयता वाढविणे.
● औद्योगिक वातावरण: कार्यक्षमता आणि आयुष्य सुधारणे
हार्मोनिक हस्तक्षेप कमी करून थ्री-फेज मशीनरी.
● व्यावसायिक इमारती: जटिल असलेल्या इमारतींमध्ये उर्जा गुणवत्ता राखणे
इलेक्ट्रिकल सिस्टम, डाउनटाइम आणि उपकरणांचे नुकसान कमी करणे.
थ्री-फेज फोर-वायर रॅक माउंट अ‍ॅक्टिव्ह हार्मोनिक फिल्टर्स मजबूत आणि चार-वायरच्या मागणीसाठी अनुकूल करण्यायोग्य हार्मोनिक शमन समाधान अनुप्रयोग.
तांत्रिक मापदंड:
| 220 व्ही मालिका | 380 व्ही मालिका | 500 व्ही मालिका | 690 व्ही मालिका | ||
| उंची | <2000 मीटर, 2000 मीटरपेक्षा जास्त, जीबी/टी 3859.2 नुसार संतुष्ट करा | ||||
| सभोवतालचे तापमान | -20 ～+50 ℃ | ||||
| सापेक्ष आर्द्रता | ≤90%, मासिक असताना पृष्ठभागावर संक्षेपण नाही किमान तापमान 25 ℃ आहे | ||||
| प्रदूषण पातळी | पातळी III खाली | ||||
| ऑपरेटिंग व्होल्टेज | एसी 220 व्ही ± 20% | एसी 380 व्ही ± 20% | एसी 500 व्ही ± 20% | एसी 690 व्ही ± 20% | |
| कार्यरत वारंवारता | 50 हर्ट्ज ± 5% | ||||
| भरपाई चालू | 25 ए | 25/50/75/100/150a | 100 ए | 100 ए | |
| ग्रीड रचना | एल/एन | 3 पी 3 डब्ल्यू/3 पी 4 डब्ल्यू | 3 पी 3 डब्ल्यू/3 पी 4 डब्ल्यू | 3 पी 3 डब्ल्यू/3 पी 4 डब्ल्यू | |
| युनिट्सची संख्या समांतर मध्ये कनेक्ट केलेले |
Ulimited | ||||
| एकूणच मशीन कार्यक्षमता | ≥97% | ||||
| ग्रीड रचना | 32 केएचझेड | 16 केएचझेड | 12.8 केएचझेड | 12.8 केएचझेड | |
| भरपाई श्रेणी | 2 ～ 50 वेळा, एकल भरपाई दर समायोज्य आहे | ||||
| कार्य निवड | प्रतिक्रियाशील शक्ती | प्रतिक्रियाशील शक्ती, प्रतिक्रियाशील शक्ती + असममित्री | |||
| प्रतिक्रियाशील शक्ती भरपाई दर |
≥95% | > 92% | |||
| तटस्थ फिल्टरिंग क्षमता |
तटस्थ लाइन फिल्टरिंग क्षमता टप्प्यापेक्षा 3 पट आहे फिल्टरिंग क्षमता | ||||
| पूर्ण प्रतिसाद वेळ | ＜ 10ms | ＜ 40ms | ＜ 40ms | ＜ 40ms | |
| आवाज | ≤60db | ≤60db | ≤65 डीबी | ≤65 डीबी | |
| नियंत्रण पद्धत | 2-वे आरएस 485 इंटरफेस (जीपीआरएस/वायफाय समर्थन देते) | ||||
| संरक्षण | ओव्हरलोड, सॉफ्टवेअर/हार्डवेअर ओव्हरक्रंट, ग्रिड ओव्हरव्होल्टेज आणि अंडरवॉल्टेज, पॉवर अपयश, अतिरेकी, वारंवारता विकृती संरक्षण, इ. | ओव्हरलोड, सॉफ्टवेअर/हार्डवेअर ओव्हरक्रंट, ग्रिड ओव्हरव्होल्टेज आणि अंडरवॉल्टेज, ग्रिड व्होल्टेज असंतुलन, शक्ती अपयश, अतिरेकी, वारंवारता विकृती, शॉर्ट सर्किट संरक्षण, इ. | |||
| स्थापना पद्धत | रॅक/वॉल-आरोहित | रॅक | |||
| इनकमिंग लाइन | बॅक इनकमिंग （रॅक प्रकार） 、 अप्पर इनकमिंग （वॉल-आरोहित） | परत येणारी ओळ | |||
| संरक्षण पातळी | आयपी 20 | ||||

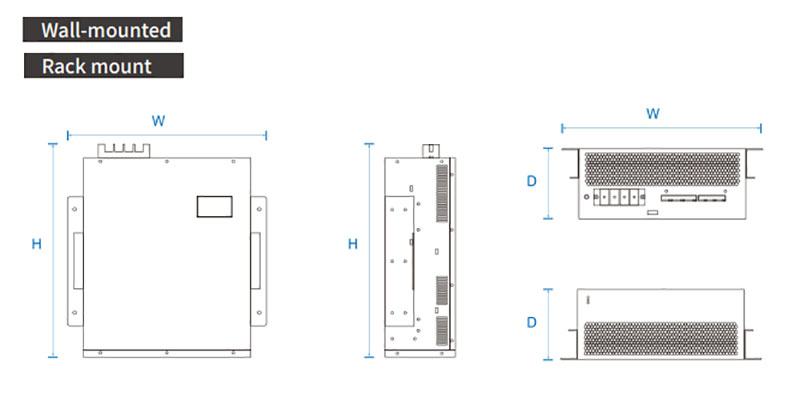

मॉडेल आणि तपशील:
| मॉडेल्स | ||||
|---|---|---|---|---|
| मॉडेल क्रमांक | रेटेड करंट (अ) | सिस्टम व्होल्टेज (v) | परिमाण (डी*डब्ल्यू*एच) | शीतकरण पद्धत |
| Gy APF-0.22-25A/2L-R/W | 25 | 220 | 220*330*160 मिमी | सक्तीने एअर कूलिंग |
| Gy APF-0.4-25A/4L-R/W | 25 | 380 ± 20% | 460*490*89 मिमी | |
| Gy APF-0.4-50 ए/4 एल-आर/डब्ल्यू | 50 | 380 ± 20% | 460*490*89 मिमी | |
| Gy APF-0.4-75A/4L-R/W | 75 | 380 ± 20% | 500*510*190 मिमी | |
| Gy APF-0.4-100A/4L-R/W | 100 | 380 ± 20% | 500*550*240 मिमी | |
| Gy APF-0.4-150A/4L-R/W | 150 | 380 ± 20% | 500*550*240 मिमी | |
| Gy APF-0.5-100A/4L-R/W | 100 | 500 ± 20% | 495*675*275 मिमी | |
| Gy APF-0.69-100A/4L-R/W | 100 | 690 ± 20% | 495*675*275 मिमी | |
